苹果MACBOOK 诺基亚N1 TYPE-C接口测试！

在测试之前，先普及一个基本知识，与USB TYPE-C物理接口相关的标准一共有三个：USB Type-C 1.1, USB PD 2.0, Battery Charging 1.2，如果3个协议全部支持，则可以实现Type-C的所有优势特性。Type-C把设备的角色在供电和数据传输上进行了分离。电能传输上分为SRC（即供电方，例如适配器），SNK（即受电方，例如U盘）。对于既能够承担SRC角色，又能够承担SNK角色的设备，则称为DRP设备(例如笔记本电脑和手机)。在DRP设备中，有一类特别倾向于成为SRC设备的Device，称为Try.SRC设备（例如移动电源）。数据传输角色上，分为DFP(即传统的HOST)和UFP（即传统的Device或者Slave）默认情况下，SRC即为DFP，SNK即为UFP，如果要改变这种默认的搭配，则要使用USB PD 2.0通信协议进行ROLE_SWAP。所有这些角色定义及角色切换，都是通过USB移动电源板 TYPE-C协议中的CC逻辑芯片来实现的。

一、苹果MACBOOK
第一项测试，TYPE-C口CC逻辑测试，通过一根特殊的TYPE-C线，我们把MACBOOK的CC逻辑引脚引了出来，经过示波器测试，上面有50ms的方波存在，证明是TYPE-C标准的DRP设备，即Dual Role Port，既可以用适配器通过这个口给MAC BOOK充电，也可以通过这个口给手机充电。通过苹果原装适配器给MAC BOOK充电时，可以明显的在CC引脚上观测到USB PD的通信波形，通信成功后，供电电压从5V升高到14.5V。

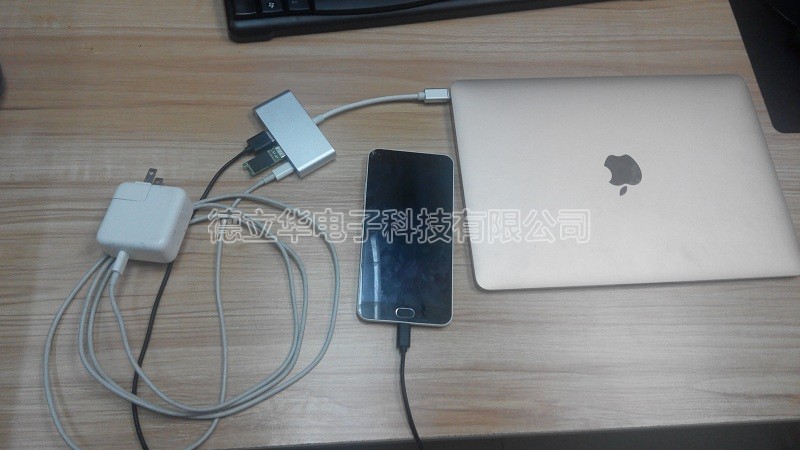

第二项测试，充放电测试。第一步，用任意5V适配器，接上基于乐得瑞LDR6013 TYPE-C接口芯片的充电转接线(同时处理了Type-C协议和BC1.2协议)，都可以顺利的给MACBOOK充电，在电源稳定的情况下，最大充电电流为2.8安培。第二步，用一个C口转A母座转接头，利用MACBOOK给IPHONE6 PLUS充电，非常正常。至此已经说明了MAC BOOK属于DRP设备。第三部，判断MACBOOK是否属于DRP设备中的Try.SRC设备。用基于乐得瑞LDR6013芯片设计的Try.SRC移动电源给MACBOOK充电，100%成功。证明了MACBOOK属于非Try.SRC的DRP设备（如果是Try.SCR遇上Try.SRC则充电方向具有随机性）。
第三项测试，数据传输，用自制的TYPE-C口转A母座转化器，接上IPHONE，数据传输正常，经过查看说明书及网上资料，MACBOOK支持USB3.1 gen1 host，向下兼容USB 3.0及USB2.0.
三、NOKIA N1
第一项测试，TYPE-C口CC逻辑测试，经过测试N1的CC口为悬空！也就是说，它完全不是一个TYPE-C设备，仅仅是外观采用TYPE-C接口，因此能够支持正反插而已。
第二项，不用测了。
第三项，不用测了。
