德立华风暴-USB Type-C让人又爱又恨的Type-C！

深圳德立华告诫，如果你是一个懂技术的爱好者那这篇文章适合你，但如果你就是一个技术白，那请你按返回退出。

今天来谈谈USB。为啥说USB Type-C呢？因为近日风口浪尖的USB Type-C连爆隐患。最近新款MacBook曝出了充电线充电隐患，可能导致笔记本无法充电，苹果不得不发出声明为用户更换全新的USB-C充电线；无独有偶，2015年底谷歌工程师发现一款热卖的Type-C数据线会彻底损坏Chromebook……

不过话说回来USB联盟本来就是一个些许混乱的联盟组织，具体怎么混乱呢，听撞胆娓娓道来。但是，本人并不想唱衰USB，毕竟它还是个好东西，并且在电子设备的历史长河中（其实不过几十年）为数据接口统一做出了历史性的贡献。

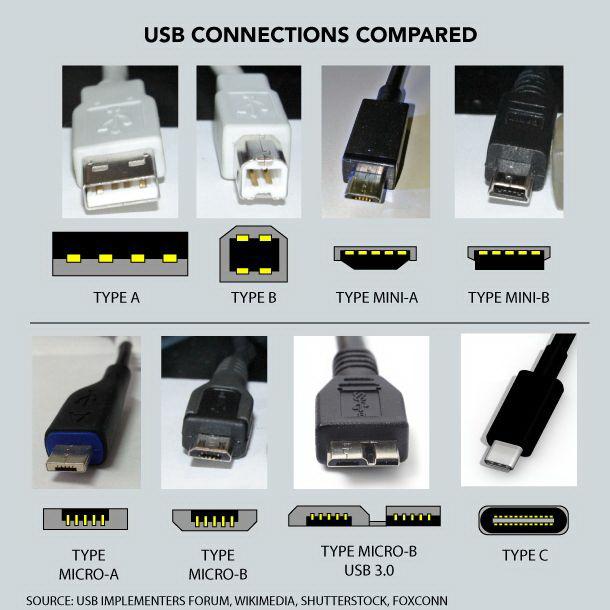

USB几乎是每个人、每天都要接触的端口，可能也是我们每天使用最频繁的端口，是大家再“熟悉”不过的。但注意熟悉是加引号的，因为USB接口标准可谓甚是混乱，大口、小口，A、B、C标准等多个版本，看看上图就怕了吧（这些接口还不是USB的全部接口）！。除此之外，USB还存在一些安全性问题。比如早期的PC主板上并没有USB的保护电路，一旦USB的两根供电线+5V和-5V不慎短接的话，主板很可能就挂了。如今的USB Type-C接口因为速率更高、支持功率也更高，所以端口定义也就更加复杂，出问题的概率也可能更高。

啥是USB？
通用串行总线（Universal Serial BUS），缩写为USB,是一个外部总线标准，用于规范电脑与外部设备的连接和通讯. 从1994年11月11日发表了USB 0.7版本，然后更新至0.8也都没什么人在用，真正被市场认可还要到了1.0时代，再就是1.1（1.5Mbps），之后一下飞跃到了2.0（480Mbps）版本，而到了2010年前后便开始普及早在2008年就制定好的USB 3.0规格，可见USB联盟推广新规格的效率是有多么低下。


注意：USB的0.7、0.8、1.0、1.1、2.0，乃至到今天的3.0和3.1都是USB传输的规格；而USB的不同接口还可分为USB Type-A、Type-B、Type-C、Micro-B等，这是USB接口的接口规格，大家别弄混淆。

为了让USB不再因为不支持视频协议而在IEEE1394和Thunderbolt等接口面前抬不起头，MHL联盟终于将其解救。其将硕大的19pin的HDMI、DisplayPort接口协议加入了支持，从而我们也就能看到支持MHL的电视、显示器、投影机等产品，以及手机、平板电脑等移动设备。

USB迎接USB 3.0的春风
USB 3.0的普及，可以说是USB接口真正的春天。USB 3.0相比USB 2.0普及相隔漫长的10年的时间，但这10年的等待实际上是值得的，相比高昂的IEEE1394接口，USB 3.0性能更好，更加经济，兼容性也更好。

USB 3.0的5Gbps（4.8Gbps）传输速率比USB 2.0的480Mbps要提高10倍，理论值已经紧逼SATA 3.0的6Gbps。然而实际情况相比这足以让人们兴奋的速度提升也并不乐观，因为初期的主板上的USB还走的是性能低下的南桥总线，Intel和AMD等行业巨头都未提供足够的支持，USB 3.0只能通过桥接芯片来获得支援（常用的是NEC和ASMedia等），这让USB 3.0的传输速率远没有预期那么明显。而这之后就开始了USB 3.0“原生”之说，原生支持USB 3.0主板，再到原生支持USB 3.0的移动设备，这里所谓的“原生”，就是指其内部是否集成了支持USB 3.0的底层硬件，如果不是底层支持，那传输性能将大打折扣。但事实上，即便是原生，能真正跑满5Gbps带宽的控制芯片还是相当有限的。

最新的USB 3.1标准于2013年7月发布，最大理论带宽相比USB 3.0翻了一番，达到10Gb/s（Super Speed+）。USB3.1编码方式从此前USB3.0的8b/10b换成了128b/132b，带宽损耗率从20%大幅下降到3%左右，换算之后带宽同样超过了1.2GB/s，这也意味着在真实使用中USB 3.1的极限传输速率有望接近1GB/s。

Type-C是移动设备接口的革命
不少人都知道，USB Type-C是目前最被看好的接口。但在说Type-C之前，还要说说特立独行的苹果。
苹果联合Intel为其设计了Thunderbolt雷电接口，赋予这个新的小接口既拥有数据传输能力，又有视频传输能力。虽然Thunderbolt的应用范围广，传输性能强，但是其就像IEEE1394一样，小众的应用范围让其难以摆脱昂贵的价格的劣势。而在移动设备上，苹果从另类的30pin大Dock变成了Lighting接口，不仅体积小巧，更重要的是支持正反插，这对移动设备而言可以说是一大福音。但在USB Type-C面前，Lighting很可能也将被淘汰。
下图是USB Type-A接口，这种插了半天插不进去的尴尬估计谁都碰到过，而且是每天！

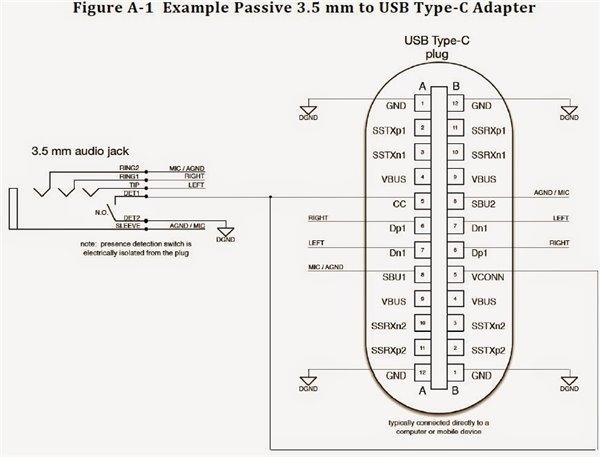

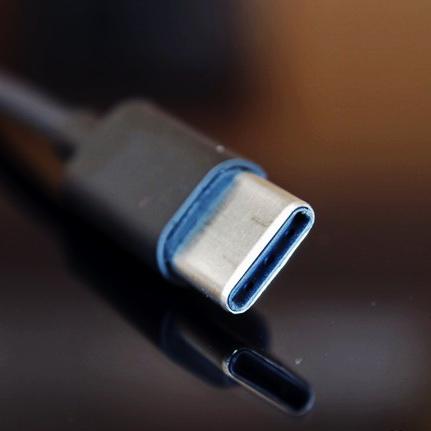

USB Type-C，也有人叫USB-C，为轻薄设备提供了高速传输的解决方案。USB Type-C是为USB 3.1设计的，为了支持10Gbps的数据传输、100W的功率传输（需要PD支持，PowerDelivery）、4通道DisplayPort视频传输、MHL 3.2音视频等传输规范，其端口定义更是增加到了24pin（支持正反插，需要有接口的冗余）！

也正是因为其可以提供100W功率传输，所以在MacBook上USB Type-C取代了MagSafe作为充电接口。

当然我们也能因此为而萌生更多的联想。以后外接显卡、外置CPU、外置声卡等等可能都不再是痴梦，都可以通过USB Type-C端口来实现。

随着USB Type-C接口的推出，也让苹果使用的Lighting和Thunderbolt接口的优势不再明显。前不久苹果推出的12英寸MacBook简化到了极致，整个机身除了3.5mm音频接口之外，只有一个USB Type-C接口。这个USB Type-C接口集成了充电、数据传输、视频传输等多个功能，这也才有了本文开头时说的苹果MacBook为用户更换USB Type-C充电线缆的事故。虽说有人觉得这样过于简化有些不爽（毕竟接什么都要转接口），但这也充分证明了USB Type-C接口的可扩展性。

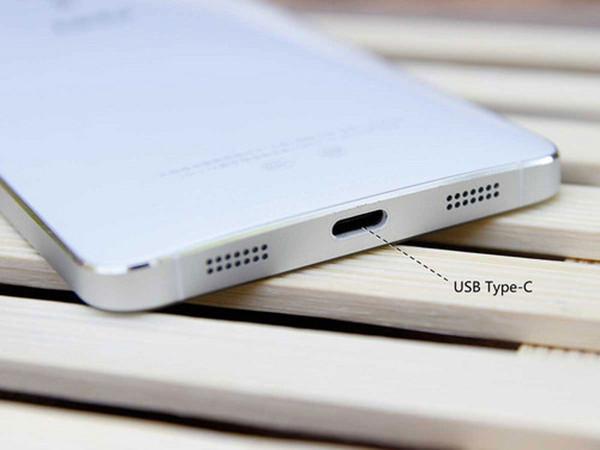

2015年是手机引领Type-C接口普及的元年。随着乐视乐1、小米4C、魅族PRO5、ZUK Z1等产品的陆续采用USB Type-C接口，2016年搭载USB Type-C接口的手机一定是未来的趋势。你还在被工信部为你定制Type Micro-B为统一手机接口而备受摧残吗？相信行业会马上推动市场发生量变，USB Type-C会被“统一”在我们大部分的电子设备上。而USB Type-C存在的小问题，也会在行业进程中被发现和改进。USB Type-C虽然不会占领全部市场，但其前景应该是光明的，所以我们给Type-C的憧憬真的可以更多一些。

USB 3.1性能怎么样？
不管怎么说，USB Type-C其实就是为了3.1设计的。虽然乐视手机搭载的还是USB 2.0方案，苹果MacBook搭载的也仅是5Gbps的USB 3.1 Gen1方案，但为了让大家上钩，方案还是要展示的嘛。

讲真，目前还没有完整的原生USB 3.1解决方案可以使用，所以你想体验10Gbps的极速传输还真没什么好方法（因为Intel似乎并不care这个USB 3.1有多快速投入市场，所以也就不着急做原生产业链），现在只能通过桥接来实现。

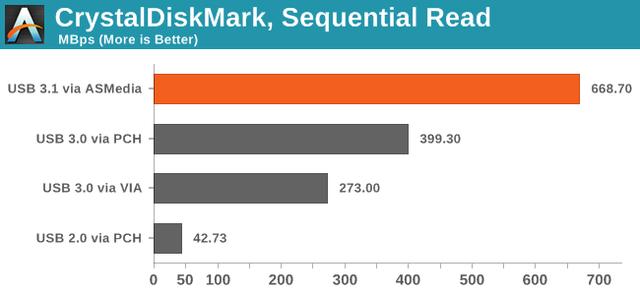

下面给大家看的在2015 CES上展示的X99芯片组桥接ASMedia祥硕ASM1352R桥接芯片获得USB 3.1读写能力，而连接设备是同样使用祥硕的USB 3.1-SATA 6Gb/s转换方案ASM1352R的Raid0阵列两块Intel SSD 530 240GB，其连续读写性能可以达到668Mbps（我只挑选了这一个比较有代表性的指标），对比一下其它的数据你就明白差距了。

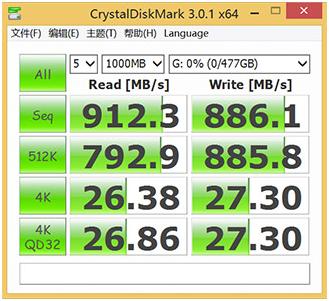

当然，668Mbps的传输速率并没有什么新鲜的，毕竟相比1Gbps的理论值相差还是不小。然后在2015年下半年，技嘉忍不住了。结合Intel的Z170芯片组发布，技嘉展示了通过Thunderbolt管路来获得USB 3.1支持的方案（这与原生可以说基本上相差无几）。因为通过Thunderbolt来获得PCI-E 3.0 x4总线的带宽，这还是要比桥接芯片强很多。看看连续读写速度，912Mbps是不是吓尿了？算算你那几个GB的小电影可以在几秒钟传完？

在知晓了USB Type-C的优势，领略了USB 3.1带来的极速体验之后。返回头来看，这些高端的玩意毕竟还是DIY高端玩家的玩具，啥时候能用到我们的民用PC和移动设备上呢？恐怕还需要些许时日。但USB Type-C已经做足准备，可以让其“一统江山“了。    如果你想了解更多的TYPE-C系列产品如：TYPE-C车充、TYPE-C移动电源、TYPE-Chub、TYPE-C转HDMI、TYPE-C手机接口等等信息请持续关注我们
