移动电源目前已成为很多消费者的囊中之物,出外旅行,或者商务出行,都会随手携带一个移动电源,就再也不要担心手机没有电,,节假日游玩,,在车上的寂寞时光总需要来打发,因此移动电源必将起着重要的续航作用。今天“深圳德立华电子科技有限公司”突破行业极限,工程团队现场DIY移动电源,让我们一起来了解移动电源是如何生产的。
移动电源主要由电芯、移动电源PCBA板,外壳以及一些辅料组成,今天进行DIY移动电源的活动,我们采用了最常见的18650电芯。由于考虑此款产品不做市场流通,仅限于DIY现场使用,我们选择了2支国产2200mAh的18650电芯,但是为了给大家展示,也拍了一组三星2600mAh的18650电芯,给大家展示。
第一步:把电芯进行配对,点焊,串联

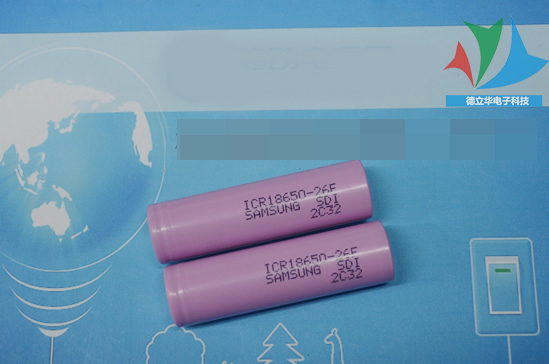

三星18650电芯,26F,表示2600mAh,ICR18650表示规格,SAMSUNG表示是三星的电芯。三星电芯成本在行业里的价格成本较高,考虑到本次DIY移动电源只是展示之用,故没有用此电芯来进行实行操作,而采用下面的两颗A品国产电芯做为演示。

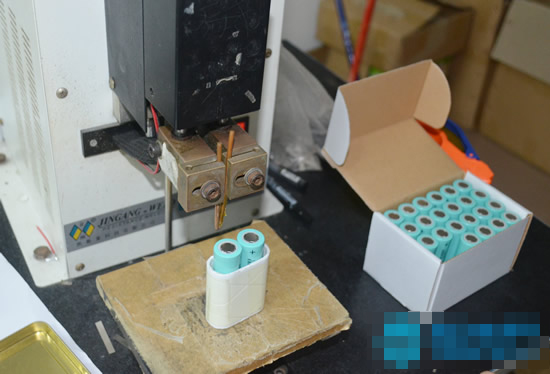

在组装时,我们先要把两节电芯用一个塑胶圈稳固住,旁边的机器是点焊机,要把两个镍片焊接在上面。由于使用两个组合的,必须要把每个电芯的正极和负极各自并联起来。

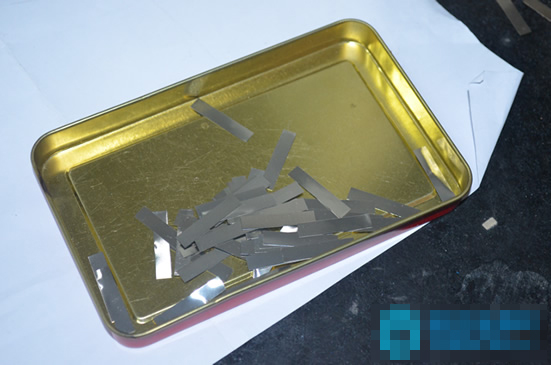

这个是镍片,用来把拼组的移动电源相同及进行连接,组成一对。

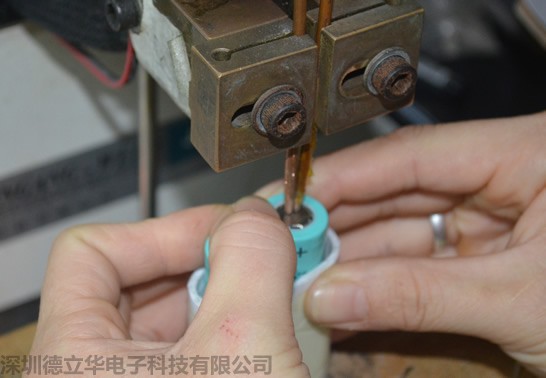

利用点焊机就把每个移动电源的负极联起来了。
第二步:组装PCBA版以及电芯。

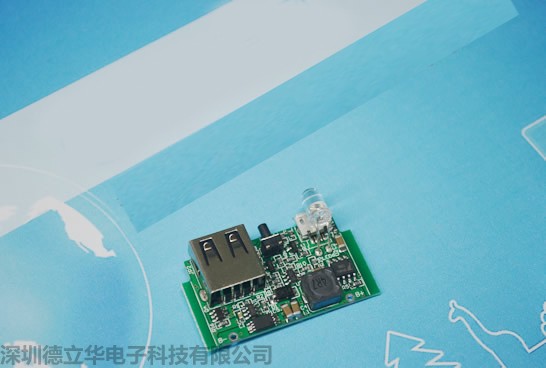

这是我们为了配合板壳,我们挑选了这样的一个公模的移动电源电路板。移动电源电路板起的作用主要是升压和降压,以及恒流,防过充,过流功能,从而保护电芯的作用。这款移动电源板子从做工上,属于中等偏上水平。

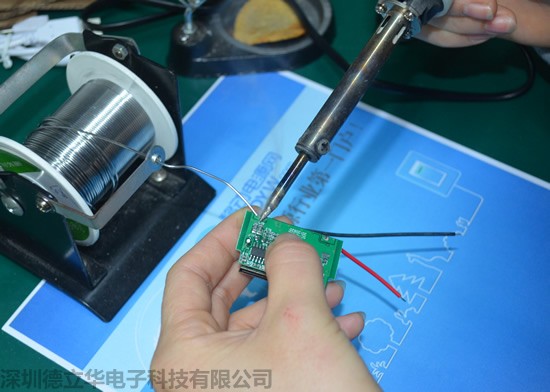

然后我们进行锡焊,红线是用来联接电芯的正极,黑色用来联接电芯的负极。

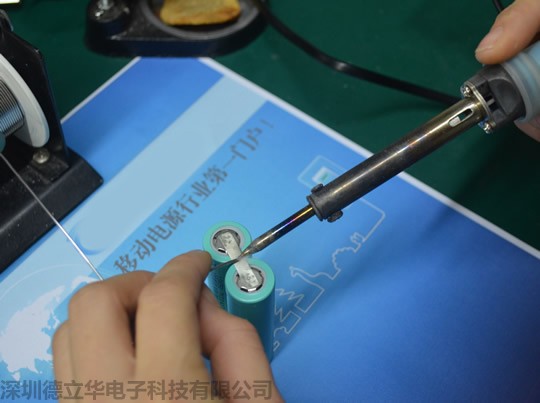

正在焊接电芯的正极方面,18650的正极有一个象帽子一样的钢壳,并且有通气孔,这种设计是为了防爆而设计的。有兴趣的朋友可以去仔细了解关于18650电芯的详细构造。

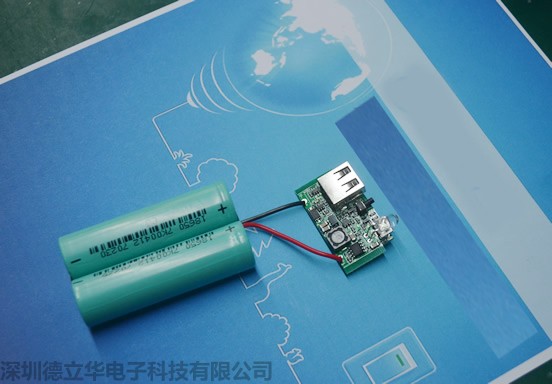

焊接完成以后,这就是移动电源的电芯 PCBA板部份,也就是移动电源的核心部份形成了。

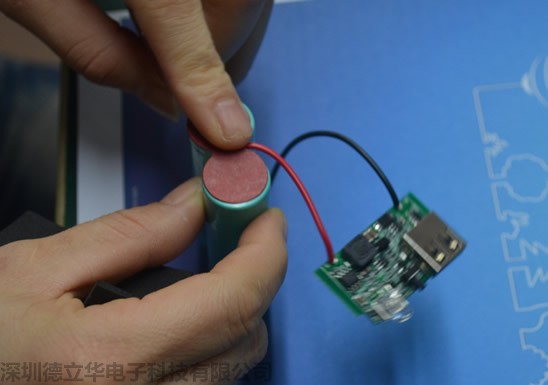

红色的部份是一个垫片,主要作用是绝缘作用,是避免移动电源在可能不可预测的环境中发生短路现象,比如使用金属外壳时。另外也可以起来一个防滑动作用。正负极都要贴上。

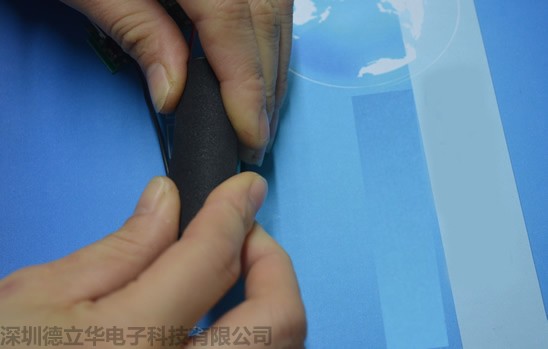

电芯的机身部份,还要包裹一层黑色泡棉。这主要是用来防止移动电源机壳内会滚动和防震作用。所以移动电源在适度的震荡是没有关系的,但是如果从很高的地方摔落,那就要看运气了。可能会摔掉焊接线。
第三步:安装板壳

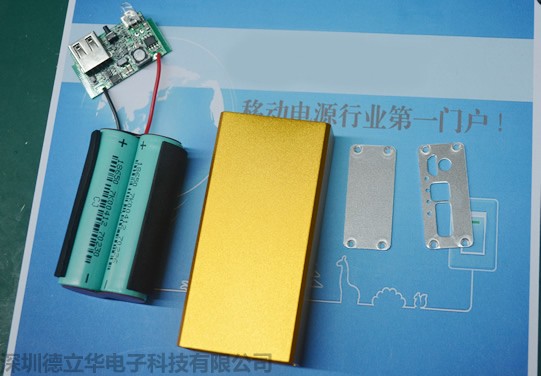

我们挑选了一款公模金属外壳,还有两块垫片,稍后再来说他的作用。

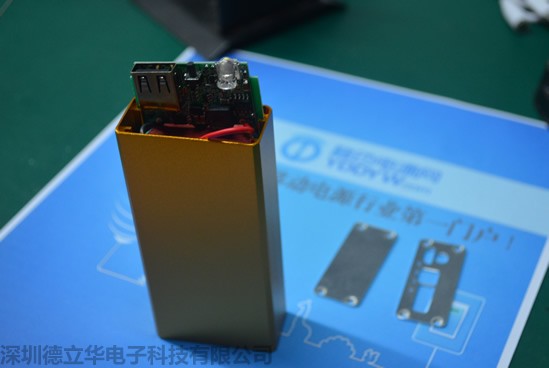

我们把电芯、移动电源线路板塞进机壳内。

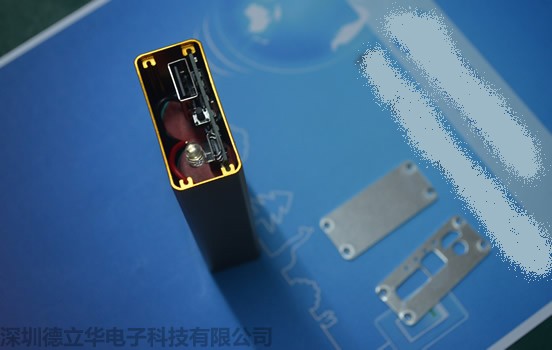

这是完全塞进到机壳之内的样子,看到上面的红色垫片没有,这个时候就明白了,为什么移动电源的正负极一定要贴上这个红色的绝缘片了。就是为了防止短路。

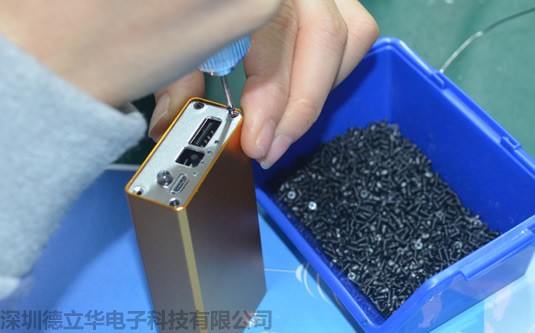

我们把其中的一片放在上面,这就是外表,在后打上螺丝。

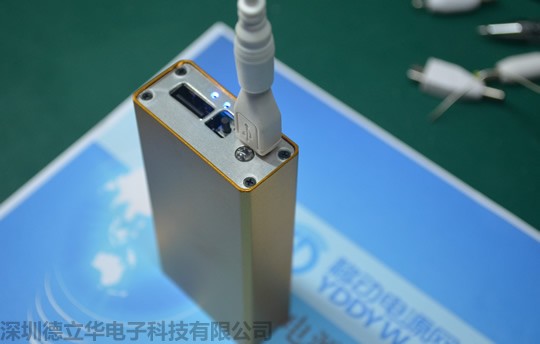

然后我们先来做一简单的测试。看看能不能充电,这个是采用micro-B接口,接上去以后,电源LED灯亮,表示成功。

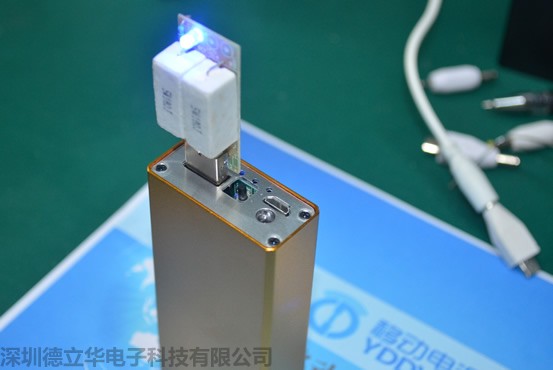

这个是用来测试放电,上面的这个东西是一个两个电阻组成的,插上去以后,电阻测试灯亮,表示放电成功。
第四步:封装也就是说,之前的还都可以进行反操作,只要把螺丝重新拧开就成。但是下面这一步执行以后,再进行反操作就要破坏移动电源的某个部份零件了。如果使用超声波压制的,得是另外的场地进行,本次DIY暂没有做此类封装形式。

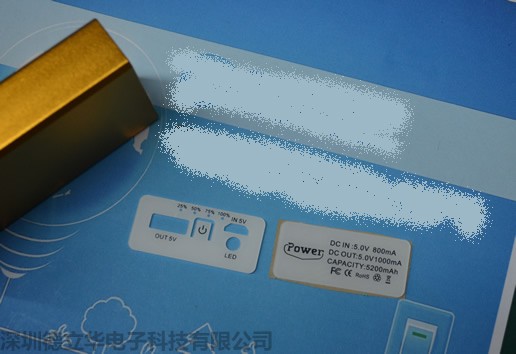

这两块小片,是透明塑胶的,不同的移动电源可能用的并不一样,一个是用来封装开关、电量指示的。另一个是移动电源的一些参数值。

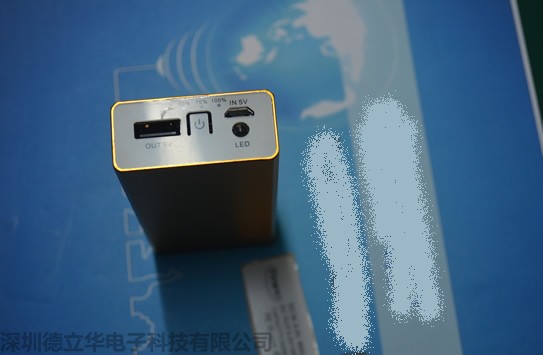

封装后正移动电源机身顶端。

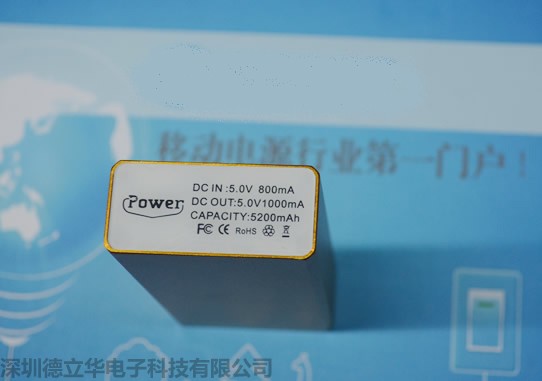

封装后移动电源底部。
至此移动电源全部DIY组装完成。移动电源的组装方法,均和此大同小异。
第五步:测试移动电源性能
为了测试此款移动电源的DIY性能如何?我们一起来看看相关的数据。

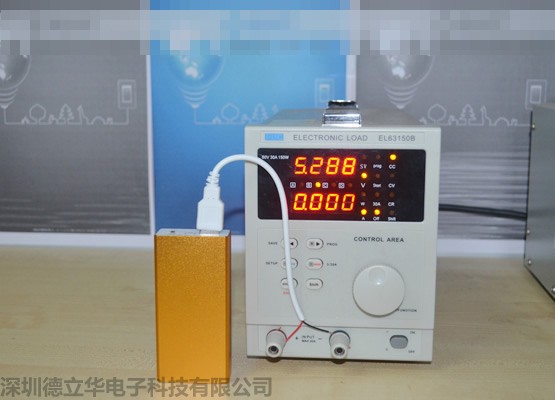

空载电压是5.288V

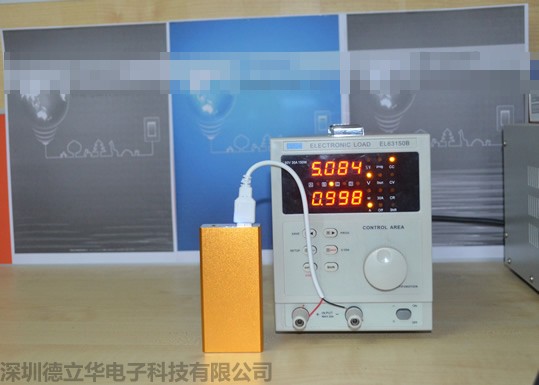

按照标称的5V/1000mA的标准进行放电,放电电压和电流数据为:5.084V/998mA。从此数据来看,这款移动电源还是非常不错的。
好了本文也到此结束,结合这篇文章大家是不是手痒了,想自己手动制作一个? 那就赶快DIY起来。如果你想了解更多的移动电源板子的新闻以及技术你可以关注我们。
